¿Qué es un chasis de moto de cross?

El marco fundamental de una moto de cross es su chasis, que sirve como punto central al que se fijan todas las demás partes.

Está diseñado para sobrevivir a las condiciones climáticas severas y terrenos accidentados de la conducción todoterreno. El chasis mantiene la forma de la moto, soporta el peso del piloto y permite que el motor, la suspensión y otros componentes vitales funcionen de manera armoniosa y eficaz.

¿Por qué importa el chasis de la moto de cross?

El chasis es una parte esencial que impacta enormemente en la durabilidad, rendimiento y seguridad de la moto de cross. Realiza varias tareas vitales que garantizan que la moto pueda soportar las exigentes condiciones de la conducción todoterreno. Esta sección explora las diferentes formas en que el chasis de una moto de cross es esencial.

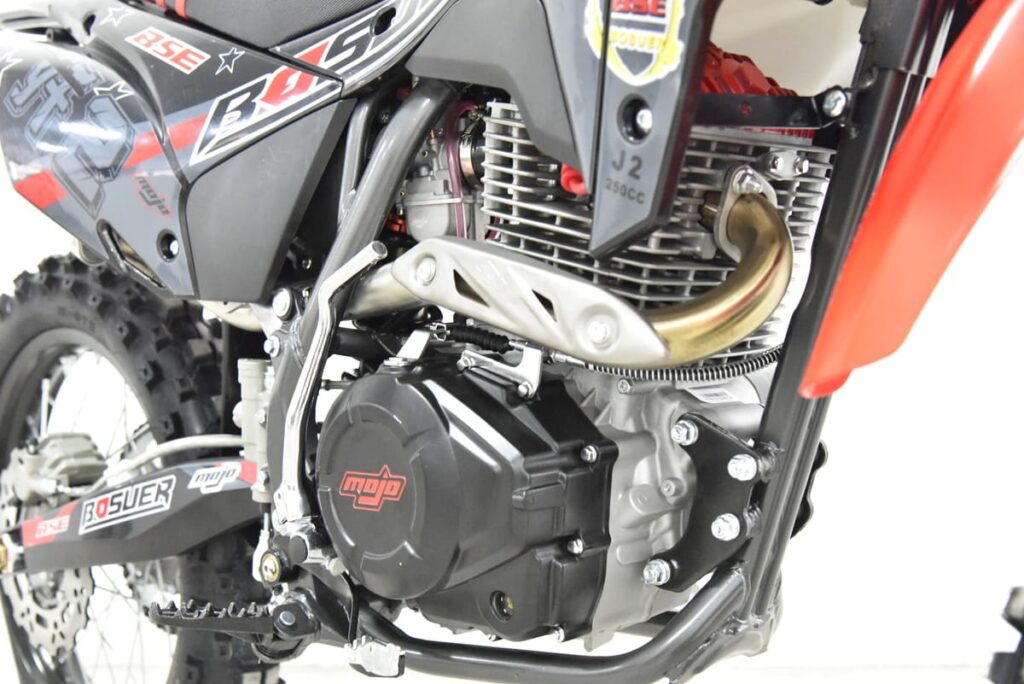

Soporte y fijación de componentes principales

El chasis de la moto de cross sirve como su núcleo estructural, ofreciendo un marco robusto para la fijación de todas las demás partes importantes. Esto comprende:

Fijación del motor: La potencia se transfiere eficazmente a las ruedas gracias al fuerte agarre del chasis en el motor. La disipación de calor de un motor también puede controlarse con un chasis bien diseñado.

Integración de suspensiones: Los sistemas de suspensión delanteros y traseros están fijados al chasis. Estas partes deben estar posicionadas y alineadas con precisión para una absorción eficiente de impactos y manejo general.

Fijación de ruedas: Las ruedas delantera y trasera están montadas en el chasis, garantizando una alineación adecuada y rotación suave.

Soporte de carga y mantenimiento del equilibrio

Para preservar el equilibrio y la estabilidad, el chasis debe soportar el peso del piloto y la moto. Esta carga debe distribuirse equitativamente. Aspectos importantes a considerar son:

Distribución del peso: Mantener el control durante maniobras a alta velocidad y navegar por terrenos desafiantes requiere una distribución adecuada del peso. Un chasis equilibrado mejora el manejo y reduce el riesgo de volcadura.

Integridad estructural: Los impactos de colisiones y saltos deben ser tolerados por el chasis, entre otras fuerzas. Los métodos de construcción robustos y materiales de alta resistencia garantizan que el chasis no se romperá bajo presión.

Absorción de impactos y vibraciones

La conducción todoterreno expone la moto a vibraciones e impactos continuos, que el chasis necesita controlar y absorber. Esta característica es esencial para:

Comodidad para el piloto: Un chasis bien amortiguado reduce el impacto en el piloto, resultando en una conducción más cómoda.

Protección de componentes: Reducir las vibraciones ayuda a proteger el motor y la suspensión, entre otras partes, de un desgaste indebido y posibles daños.

Control y estabilidad: El chasis contribuye a la tracción y control absorbiendo impactos y manteniendo los neumáticos en contacto con el suelo.

Características de protección de seguridad

El chasis incorpora múltiples elementos de protección que garantizan la seguridad del piloto.

Protección contra impactos: Al absorber la energía del impacto y evitar el colapso estructural, el chasis ayuda a proteger al piloto en caso de accidente. Las zonas de deformación son partes de algunos diseños de chasis que dispersan energía mediante deformación controlada.

Seguridad de componentes: Durante colisiones o impactos, el chasis protege partes importantes como el motor y sistema de combustible de daños. La prevención de incendios y otros peligros depende de esta protección.

Visibilidad mejorada: Ciertos chasis vienen con accesorios integrados para luces y reflectores, lo que aumenta la seguridad general y la visibilidad en condiciones de poca luz.

¿Cómo se fabrican los chasis de motos de cross?

Para garantizar resistencia, durabilidad y rendimiento máximo, se utilizan procesos de producción sofisticados e ingeniería de precisión durante el proceso de fabricación del chasis de moto de cross.

Esta sección examina los métodos estándar empleados en la fabricación de chasis de motos de cross, así como las dificultades asociadas con la producción de componentes complejos.

Técnicas comunes: Soldadura, estampado, fundición

Soldadura

La soldadura es una de las técnicas más comunes utilizadas para construir chasis de motos de cross. Este método une componentes metálicos fundiendo sus bordes y añadiendo un material de relleno para formar una conexión sólida. Al construir chasis, las técnicas de soldadura comunes incluyen:

Soldadura TIG (Gas Inerte de Tungsteno): La soldadura TIG, o soldadura de gas inerte de tungsteno, es una técnica de soldadura de precisión y resistente frecuentemente utilizada para producir chasis de acero y aluminio de alta calidad. Crea soldaduras mínimamente contaminadas y robustas que son limpias.

Soldadura MIG (Gas Inerte de Metal): Este proceso se utiliza frecuentemente en chasis de acero y es más rápido que la soldadura TIG. La soldadura MIG ofrece una fuerte penetración y es apropiada para materiales más gruesos.

Estampado

El estampado implica prensar o perforar láminas de metal en formas predeterminadas usando un troquel. Los soportes y puntos de montaje son ejemplos de componentes de chasis planos o ligeramente curvados que frecuentemente se fabrican usando esta técnica. El estampado asegura precisión y homogeneidad en cada parte, haciéndolo un método eficiente para la producción a gran escala.

Estampado con troquel: Implica cortar y dar forma a láminas de metal en las formas deseadas usando un troquel. Para grandes series de producción, esta tecnología es económica y garantiza calidad constante.

Hidroformado: Un método de estampado más sofisticado que crea estructuras complejas aplicando fluido hidráulico de alta presión. Es posible mayor libertad de diseño, y se pueden producir componentes más fuertes y ligeros.

Fundición

El metal fundido se vierte en un molde durante el proceso de fundición para generar piezas precisas. Este método se aplica a partes que necesitan geometrías complicadas y formas detalladas.

Fundición en arena: Este proceso utiliza moldes de arena para producir objetos grandes y voluminosos con formas complejas. La fundición en arena es flexible pero podría no alcanzar la alta precisión necesaria para algunas partes del chasis.

Fundición a presión: El metal fundido se presiona bajo intensa presión en un molde. Este proceso funciona bien para crear partes con gran precisión y resistencia, y se utiliza frecuentemente para fabricar componentes de chasis de aluminio.

Desafíos en la fabricación de componentes complejos

Hay varias dificultades en la fabricación de chasis de motos de cross, especialmente cuando se trabaja con partes complejas que exigen extrema resistencia y precisión. Entre los principales desafíos están:

Selección de materiales

Lograr el equilibrio ideal entre resistencia, peso y durabilidad requiere una cuidadosa selección de materiales. Diferentes materiales tienen diferentes propiedades que impactan el proceso de fabricación y el rendimiento del producto terminado. Ejemplos de estos materiales son acero, aluminio y compuestos.

Precisión y tolerancias

Obtener las medidas exactas y tolerancias estrechas necesarias para los componentes del chasis es difícil. Incluso pequeños cambios podrían impactar la integridad estructural y el rendimiento del chasis. Para satisfacer estos requisitos, son necesarios procesos de mecanizado sofisticados y un control de calidad estricto.

Combinación de materiales diversos

Para maximizar el rendimiento, los chasis de motos de cross contemporáneos frecuentemente combinan varios materiales. Debido a que diferentes materiales tienen diferentes temperaturas de fusión, tasas de expansión térmica y propiedades de unión, juntar elementos incompatibles como acero y aluminio puede ser difícil. Las uniones fuertes y confiables necesitan procesos especializados de soldadura y unión.

Geometrías complejas

Las geometrías complejas, como secciones curvas y juntas de soldadura, requieren herramientas sofisticadas y métodos de diseño y fabricación. Estas partes se producen frecuentemente mediante hidroformado y fundición a presión, pero demandan control preciso y habilidad.

Reducción de peso

Uno de los desafíos continuos es reducir el peso del chasis sin sacrificar resistencia. Los fabricantes utilizan materiales avanzados y enfoques de diseño, como el análisis de elementos finitos (FEA), para optimizar el peso y garantizar que el chasis pueda soportar las exigentes condiciones de la conducción todoterreno.

Cómo probar el rendimiento de un chasis de moto de cross

La resistencia, confiabilidad y durabilidad de un chasis de moto de cross se aseguran mediante pruebas. Las siguientes tres pruebas son cruciales para el proceso de evaluación:

Prueba de carga estática

En una prueba de carga estática, el chasis se somete a una carga continua para evaluar sus características de deformación e integridad estructural. Esta prueba determina cuánto peso puede soportar sin deformarse permanentemente o fallar para asegurar que el chasis puede sostener al piloto y otros componentes bajo circunstancias típicas.

Prueba de impacto dinámico

La prueba de impacto dinámico replica accidentes e impactos que ocurren en la vida real. Esta prueba evalúa la capacidad del chasis para resistir daños de saltos, choques y terrenos accidentados sometiéndolo a impactos repentinos y fuertes. Ayuda a localizar áreas débiles y mejorar la resistencia al impacto.

Prueba de fatiga

La prueba de fatiga cicla repetidamente la carga y descarga del chasis para simular la operación a largo plazo. Esta prueba evalúa la estabilidad a largo plazo del chasis buscando posibles sitios de fallo, fatiga del material y formación de grietas. Garantiza que el rendimiento del chasis no se verá comprometido incluso bajo condiciones extremas de conducción todoterreno.

Tipos de chasis de motos de cross por diseño

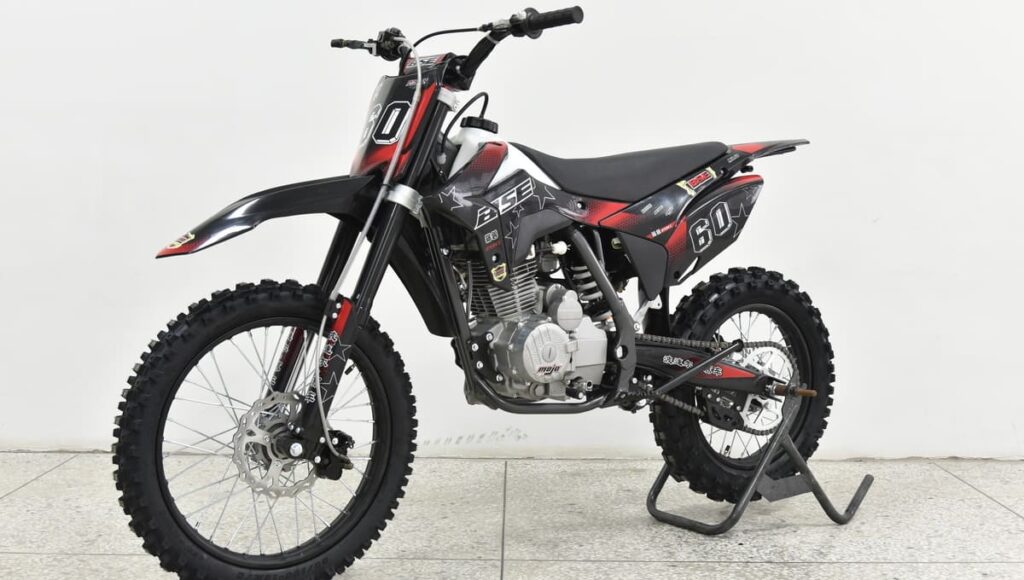

Chasis de cuna

Un chasis de doble cuna, a veces llamado chasis de cuna, tiene dos tubos que corren por debajo del motor para ofrecer rigidez y soporte superiores. Este diseño, popular en motos todoterreno y de aventura, proporciona fuerte protección al motor.

Chasis de diamante

El motor se utiliza como miembro estructural en el chasis de diamante, también conocido como chasis de tubo descendente único, y el chasis forma una forma de diamante alrededor de él. Típicamente visto en modelos de enduro y motos de cross ligeras, este diseño es ligero y proporciona buena rigidez.

Chasis de celosía

Un chasis de celosía comprende varios tubos pequeños unidos para formar una estructura de celosía mediante soldadura. Este diseño minimiza el peso mientras ofrece excepcional resistencia y rigidez. Los modelos de motocross y motos de cross de alto rendimiento frecuentemente incluyen chasis de celosía.

Tipos de chasis de motos de cross por material

Tubo de acero

Los chasis de tubo de acero son reconocidos por ser robustos y duraderos. Su alto nivel de absorción de impactos y facilidad de reparación los convierten en una opción muy apreciada para motos de cross de uso intensivo y de nivel principiante.

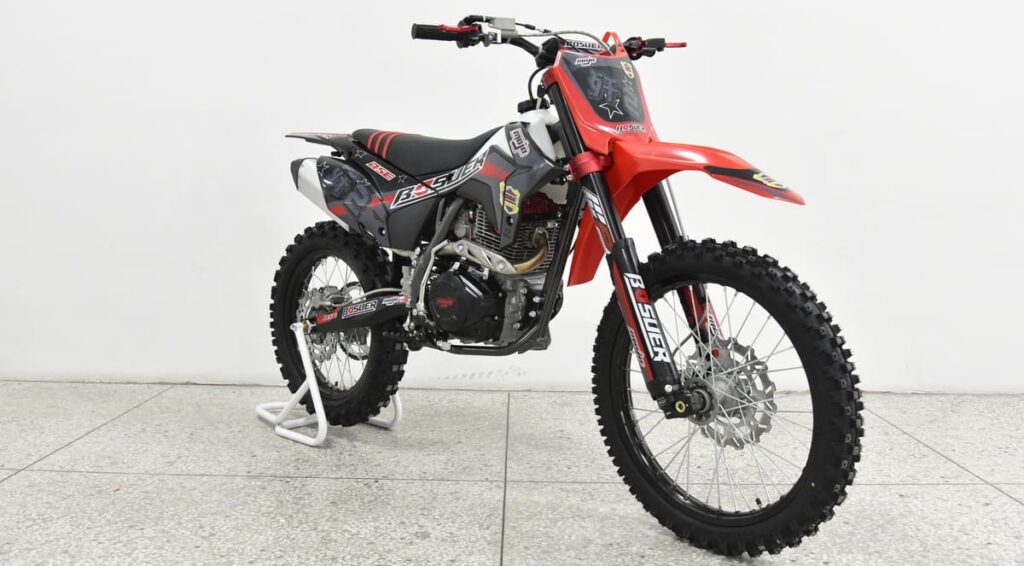

Entre varios tipos de chasis de acero, los chasis de acero cromoly son más fuertes y ligeros que los chasis estándar de tubo de acero porque incorporan aleaciones de molibdeno y cromo con acero. Este material permite una resistencia robusta manteniendo el chasis ligero. También absorbe bien los impactos, asegurando una conducción más suave. Es más fácil de soldar que el titanio y el aluminio, lo que reduce los costos iniciales. Por lo tanto, el acero cromoly es una opción más asequible que te ofrece un buen equilibrio entre rendimiento y precio.

Por lo tanto, las motos de cross Bosuer utilizan principalmente acero cromoly para fabricar motos todoterreno competitivas de alta calidad por sus diversas ventajas.

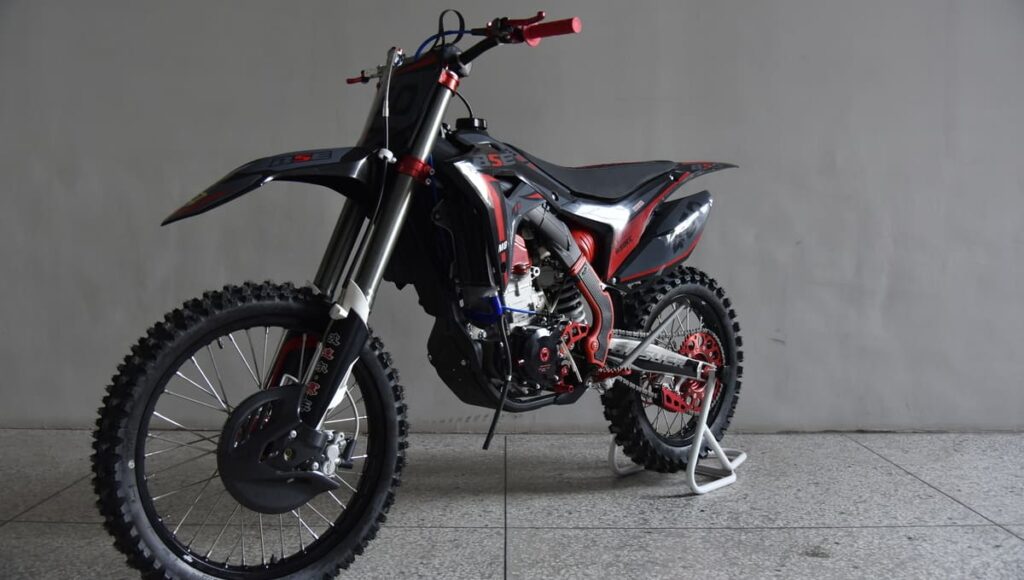

Aleación de aluminio

Los chasis de aleación de aluminio son muy valorados en motos de cross por su gran equilibrio entre resistencia y ligereza. Estos chasis resisten bien la corrosión, haciéndolos perfectos para soportar duras condiciones todoterreno sin oxidarse. Su ligereza mejora el manejo y agilidad, crucial para navegar por terrenos desafiantes con facilidad. Las motos de cross modernas a menudo usan chasis de aleación de aluminio porque ofrecen una conducción receptiva mientras se mantienen duraderos durante un uso prolongado.

Compuestos de fibra de carbono

Los compuestos de fibra de carbono representan el pináculo de la tecnología de chasis en motos de cross de alto rendimiento. Estos chasis son conocidos por su excepcional relación resistencia-peso, superando tanto al acero como al aluminio. La rigidez y resistencia de la fibra de carbono proporcionan manejo preciso y máxima transferencia de potencia, esencial en la conducción competitiva todoterreno. Mientras que los chasis de fibra de carbono son más ligeros y fuertes que los materiales tradicionales, repararlos requiere conocimiento y equipo especializado, lo que puede ser más costoso y llevar más tiempo.

Materiales emergentes: Aleación de magnesio, aleación de titanio

Materiales de vanguardia con notables relaciones resistencia-peso incluyen aleación de titanio y aleación de magnesio. Aunque los chasis de aleación de titanio ofrecen una notable resistencia y resistencia a la corrosión, son más caros y adecuados para aplicaciones de alto rendimiento. Los chasis de aleación de magnesio son muy ligeros pero pueden ser menos duraderos.

Cómo elegir el chasis de moto de cross adecuado

Factores a considerar: Material, diseño, necesidades de rendimiento

Ten en cuenta los siguientes elementos al seleccionar el chasis ideal para moto de cross:

Material: La composición del chasis impacta el peso, resistencia y durabilidad. Acero, aluminio, fibra de carbono y aleaciones recién desarrolladas como titanio y magnesio son materiales comunes.

Diseño: El rendimiento y manejo son impactados por el diseño del chasis. Selecciona el diseño de celosía, diamante o cuna que mejor se adapte a tus necesidades y estilo de conducción.

Requisitos de rendimiento: Examina tus necesidades específicas de rendimiento, incluyendo aquellas para durabilidad, agilidad y absorción de impactos, y elige un chasis que se ajuste a tu estilo de conducción y nivel de habilidad.

Comparación de diferentes materiales de chasis

El tubo de acero es más pesado que otros materiales pero es robusto, resistente y absorbe impactos superiormente.

Aleación de aluminio: Proporciona un excelente equilibrio entre resistencia y peso, es ligero y resistente a la corrosión.

Compuestos de fibra de carbono: increíblemente robustos y ligeros, perfectos para aplicaciones de alto rendimiento, pero más costosos y difíciles de reparar.

Acero cromoly: Rendimiento superior, duradero, más ligero y más fuerte que el acero ordinario.

Aleación de magnesio: Es ideal para aplicaciones donde el peso es una preocupación, aunque es muy ligero y no tan fuerte.

Aleación de titanio: Exquisita resistencia y resistencia a la corrosión; perfecto para usos de alto rendimiento, pero este material puede ser costoso.

Consideraciones específicas para escenarios todoterreno

Durabilidad: Un chasis que puede soportar terrenos difíciles e impactos es necesario para la conducción todoterreno. Los chasis hechos de acero y cromoly proporcionan excepcional durabilidad.

Peso: Los chasis más ligeros, como fibra de carbono o aluminio, mejoran el manejo y agilidad, que son cruciales para navegar por senderos todoterreno.

Absorción de impactos: Para comodidad y control, la absorción efectiva de impactos es esencial. Considera chasis compuestos o de acero con altas cualidades de amortiguación de vibraciones.

Mantenimiento: Elige materiales simples de mantener y reparar porque las situaciones todoterreno pueden ser duras para los chasis. Reparar chasis de acero es generalmente más simple que reparar materiales más complejos como la fibra de carbono.

Cómo mantener el chasis de tu moto de cross

Limpieza e inspección regular

Después de cada paseo, limpia el chasis para eliminar cualquier suciedad, barro o residuos. Usa una manguera equipada con una boquilla rociadora o una lavadora de presión suave para evitar dañar el chasis.

Revisa el chasis frecuentemente en busca de abolladuras, grietas u otros indicios de desgaste. Las áreas de estrés y juntas de soldadura requieren atención especial.

Para mantener un funcionamiento suave y prevenir el óxido, asegúrate de que todas las partes móviles adheridas al chasis estén adecuadamente lubricadas.

Uso de cera para carrocería de vehículos y productos protectores

Usa cera para carrocería para defender el chasis contra polvo, humedad y radiación UV. Esto extiende la vida del chasis y preserva su acabado.

Usa cintas protectoras y protectores de chasis en áreas de alto desgaste para detener rasguños y daños de piedras y escombros.

Consejos para limpieza y mantenimiento exhaustivos

Limpieza profunda: Para acceder y limpiar partes difíciles de alcanzar del chasis, periódicamente realiza una limpieza profunda quitando componentes como el asiento, tanque y plásticos.

Prevención de óxido: Para detener la corrosión en chasis de acero, usa tratamientos antióxido y asegúrate de que el chasis esté seco antes de guardarlo.

Inspecciones expertas: Haz que un mecánico calificado inspeccione periódicamente el chasis para asegurarse de que está en excelente condición y para buscar cualquier problema oculto.

Consideraciones para modificar chasis de motos de cross

Asegurar la rigidez y resistencia del chasis

Integridad: La integridad estructural del chasis no debería verse comprometida por ninguna alteración. Donde el material ha sido alterado o removido, refuerza las áreas afectadas.

Selección de material: Para preservar la resistencia original y características del chasis, usa materiales apropiados para cualquier adición o reparación.

Equilibrar peso y necesidades de rendimiento

Gestión de peso: Asegúrate de que cualquier modificación añada solo un poco de peso, ya que esto podría dañar el rendimiento. Cuando sea posible, usa materiales ligeros.

Mejoras de rendimiento: Considera cómo los cambios pueden mejorar el manejo, durabilidad o absorción de impactos, por ejemplo.

Cumplimiento con regulaciones y estándares

Cumplimiento legal: Verifica que cada modificación cumpla con requisitos de seguridad y leyes regionales. Esto implica buscar limitaciones en modificaciones de chasis.

Certificación: Para asegurar que el chasis satisface todos los requisitos de seguridad y rendimiento, si las modificaciones son significativas, considera hacerlo recertificar profesionalmente.

Conclusión

Las complejidades del chasis de una moto de cross son cruciales para que pilotos y equipos de motocross las comprendan. El chasis afecta tu experiencia de conducción, seguridad y rendimiento. La inspección y mantenimiento regulares aseguran durabilidad y vida útil, mientras que materiales y diseño de alta calidad ofrecen el equilibrio de peso y resistencia necesario para el rendimiento competitivo.

Con 22 años de experiencia en la producción de motocicletas todoterreno profesionales, Bosuer está dedicado a proporcionar las mejores motos de cross con chasis robustos. Si estás en búsqueda de motos de cross al por mayor confiables para tu negocio o equipo de motocross, contáctanos hoy.
